TYPE-C快充

TYPE-C快充

在TYPE-C快充接口应用之前,普遍的接口是microUSB,该种接口有5个针脚,但是只用了四个,分别为VCC、GND、D+和D-。D+和D-用来传输数据...

发送询盘

在TYPE-C快充接口应用之前,普遍的接口是microUSB,该种接口有5个针脚,但是只用了四个,分别为VCC、GND、D+和D-。D+和D-用来传输数据,VCC和GND实现充电,受线的影响,无法传输大电流。所以,MicroUSB接口无法实现大电流充电,也就无法实现快充。

人们对TYPE-C快充最直接的了解就是:充电时不用区分插头的方向了。除此之外,细心的朋友可能会注意到,Type-C拥有更多的针脚,这也是TYPE-C快充充电速度提升的关键之一。

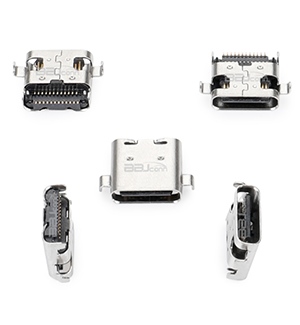

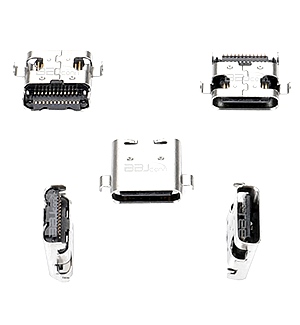

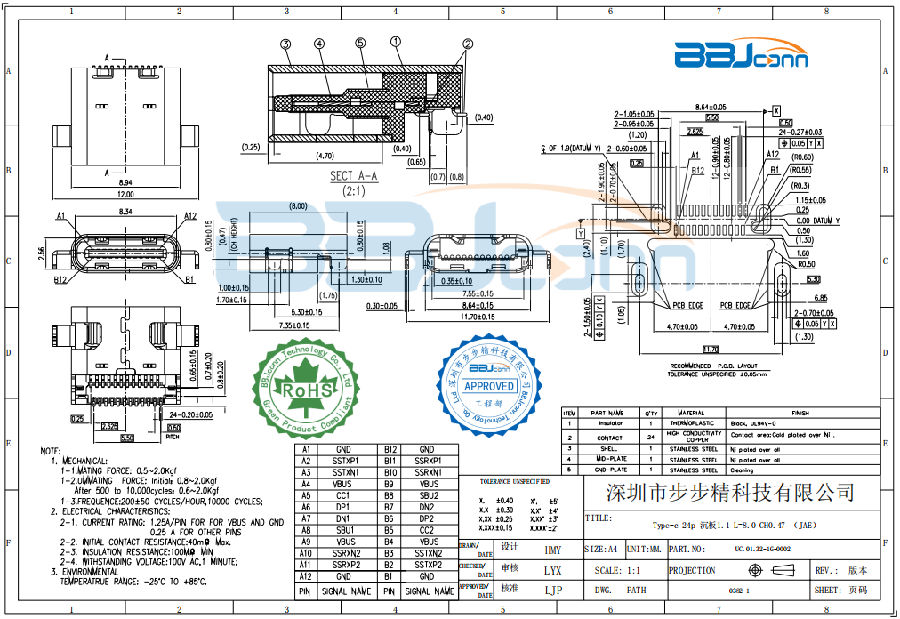

Type-c 24p 沉板1.1 L=8.0 CH0.47 (JAE)--UC.01.32-1G-0002.jpg

TYPE-C快充在硬件上默认支持5V/3A的充电规格,有了充电协议的支持后,理论上最大的输出功率可以达到100W,可见TYPE-C快充比MicroUSB的优势。USB-PD协议快充芯片需要通过USB-IF的认证才可以。常用的快充协议除了PD之外,还有QC和PPS,这三种快充协议是目前主流应用的快充协议,都需要通过相应的快充协议芯片来实现。

TYPE-C快充参数特点:

功能特点:具备传输速度快,功率达100W,支持正反插入,双向传输,尺寸纤薄。

外壳:铝合金外壳

塑胶:耐温PA9T料

端子:高导铜,镀金3u(电流能过5A)非高导铜的材质电流3A

生产工艺特点:3次立式注塑成型(Molding),寿命可达10000次,组装式生产工艺的寿命5000次以下

产品特性:寿命10000次以上电流最大支持5A
