TYPE C

TYPE C

TypeC为何如此受欢迎,这是与它的特点密切相关的。它可以进行高速的数据传输、电力充电和视频数据传输,具有多合一功能。而且TypeC可提供具有更好用户体验...

发送询盘

TYPE-C为何如此受欢迎,这是与它的特点密切相关的。它可以进行高速的数据传输、电力充电和视频数据传输,具有多合一功能。而且TypeC可提供具有更好用户体验的小型、“可翻转插拔”接头以及双向电缆。

“以前的USB接口是方的,但是新的TypeC接口是圆的,外部变得更光滑,简单干净。”USB实施者论坛(USB-IF)主席BradSaunders在介绍TypeC接口的优势时表示,“使用起来也更加方便,你可以正向插入,也可以反着插。在插入时,你可以听到一个‘咔嚓’声,这就说明接入没有问题了。”

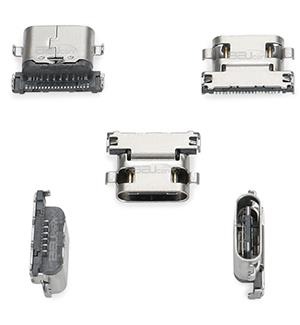

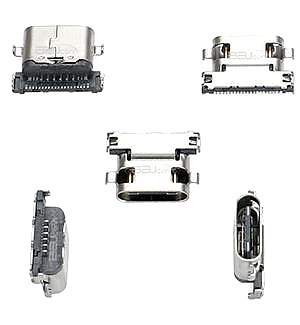

TYPE C.jpg

为了能让TYPE-C可以实现正反插,USB-IF做了特别规定,那就是将Type-C的引脚增加到了24个。在这24个引脚中,上下两边的接口是一样的。从图2中可以看到这其中有一个CC引脚用来侦测正反插,以及区分具体要传输数据、传送电力,还是传输视频数据。

当然,TYPE-C只是一个接口,能同时支持USB3.1,3.0和2.0标准。目前可以支持的最高速度为10Gbps,未来将会支持20Gbps。因此,采用Type-C接口并不意味着你的传输速度就是10Gbps,有可能是USB2.0支持的480Mbps。要达到最高传输速度跟选用的电缆也有关系,“如果是使用USB2.0标准,电缆一般最长为5m左右,若使用USB3.0,要达到10Gbps速度的话,USB电缆不能长于3m。”USB-IF首席技术官RahmanIsmail这样解释。

如果要想以最高传输速度传输更远距离的话,可以采用有源电缆的方案。德州仪器高性能模拟产品高速接口经理RolandSperlich建议。他负责开发速率超过10Gbps的高速信号调节产品,其中包括TI的USB产品。

TYPE C1.png

TYPE C2.png

TYPE C3.png

TYPE C4.png
