USB 3.1 Type-C信号完整性分析与研究

随着电子信息的飞速发展，电路系统传输电力和信息的需求变得更加复杂，电连接器也变得更加重要。然而，在实现高速信号传输的过程中，电连接器面临着诸多挑战，如阻抗不连续、串扰和回损等问题。因此，解决信号完整性问题成为了现代电子工程领域非常重要的一个研究方向。

USB 3.1Type-C是一种常用的高速电连接器，因此在本研究中被选作研究对象。该研究通过将该连接器的特点与信号完整性的基础理论相结合，并通过分析电磁仿真计算得到的数据结果来找出影响信号完整性的因素。接下来，研究人员对连接器的结构进行修改和优化，以便使电连接器能够满足高速电路信号传输的要求。结果，经过实验测试验证了仿真结果的可靠性以及优化方案的可行性。

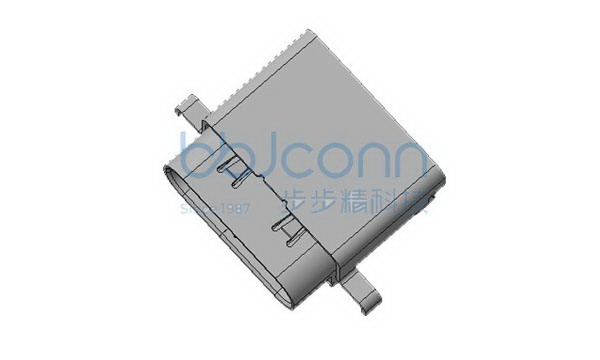

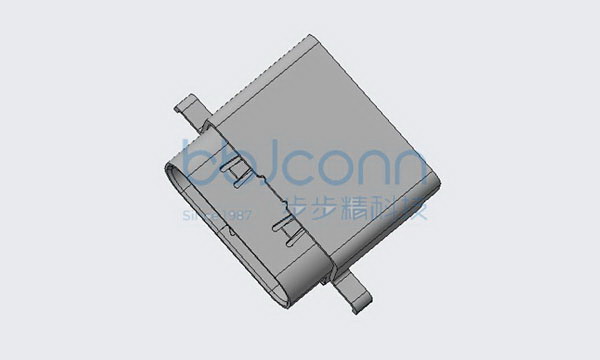

具体来说，研究者首先使用三维建模软件Pro/E对高速电连接器进行三维建模，并通过分析模型的特点从中删除无关部分，得到简化后的模型。之后，建立好的三维模型被导入到HFSS中进行仿真计算，然后通过分析TDR和S参数等信号完整性的理论知识来评估电连接器的信号完整性。通过上述分析，研究者找到了使电连接器信号完整性较差的位置，主要是指高速电连接器公头中的Pin和母头上的金手指以及公头与母头连接处的空腔。随后，研究人员对这些地方的结构进行了分析和调整，并不断地通过仿真计算调整优化，以提高电连接器的信号完整性。通过实验测试得到了与仿真数据相符合的结果，确认了仿真结果的可靠性和优化方案的可行性。

通过本研究，我们可以得出一些结论。首先，电连接器的信号完整性十分重要，特别是在高速电路中。其次，通过仿真计算可以较为准确地找出阻抗不连续、串扰等问题的影响因素。然后，通过对设计、结构和调整的综合考虑，可以有效地改善电连接器的信号完整性，以满足高速电路信号传输的需求。
