TYPE-C连接器的工艺及特点
2021-05-25

TYPE-C连接器的几个主要特征:

1.它可以提供各种电压和电流规格的电源,其极限值最高为100W。

2.对称连接,可以前后插入,并且可以承受10,000次重复插拔。

3.高带宽,数据传输速度可高达10Gbit/s,其当前指定值为3A〜5A。

4。灵活的通道配置,用于功能协商,例如确定接口插入的方向,协商接口上的电源功能,Atermatc模式和外围设备模式。

5。支持非USB信号传输,支持多种OEM产品定制模式,并且可以通过USBTYPE-C防水母插座实现非USB数据传输。

6.它是兼容的,并且可以通过USB开关连接到不同类型的接口。

7。小尺寸。TYPE-C连接器与TYPE-A和TYPE-B相比,它的厚度更薄,可以大大减小电子产品的尺寸。

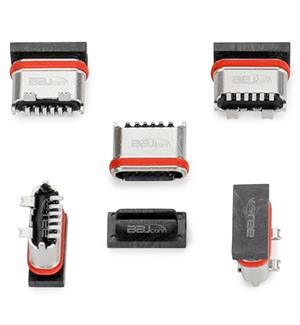

TYPE-C连接器的工艺及特点

1,TYPE-C连接器其工艺如下:

①3注射成型工艺;

②弹片设计;

③使用高性能导电材料,可通过5A电流;

④插拔10000次;

⑤全自动组装,外观CCD检查过程。

2,TYPE-C连接器16Pin,其特点如下:①防撞设计,防止松动;

②3注射成型工艺;

③内置钢板耐磨,舌头不易折断。

④外观颜色可以自定义。

3,TYPE-C连接器6Pin,其特性如下:

①简化版,具有成本优势;

②引脚定义:VBUS,CC1/CC2,GND,符合充放电要求;

③弹片设计;

④用于移动电源,电子烟,TWS耳机充电室等。

4,TYPE-C连接器16Pin沉没板0.8/1.0/1.6系列,其特点是如下:

①易于设计的超薄结构产品;

②三种注塑工艺;

③主要用于无线充电,汽车充电等。

5,TYPE-C连接器14Pin立式,其特性如下:

①鱼叉产品设计;

②3注射成型工艺;

③主要用于车载充电器,多端口插座,户外移动储能等。

6,TYPE-C连接器16Pin增加5.9mm,其特点是如下:

①该产品可以设计在壳体结构的中间;

②屏蔽壳采用点焊加固方法,结构稳定;

③内置钢板耐磨,舌头不易折断。

7,USB-A侧插5Pin母头连接器,功能如下:

①具有信号检测功能,节省了产品空间和BOM成本;

②可以自定义橡胶芯的颜色。
